Portal
Konstruktion
Invändigt Utvändigt – Infästning
MDF Limmad och skruvat (elzon)
Massiv trä Clipsade lock 3-6 st.
För att möjliggöra enkel demontering och återmontering rekommenderas en massiv konstruktion med minst 3 st clipsade lock. Önskar man i framtiden kunna byta kulör, hängning på dörr, tät låta mot Air etc, rekommenderas att samtliga lock är clipsade (6 st).
Mått
Karmdjup: 122 mm.
KYM Bredd: 1400 mm (10M dörr). 1300 mm (9M dörr)
KYM Höjd: 2170 – 3030 mm.
Dörrblad: 9-10x21M
Bredd – Tillval: 8M, 11M
Höjd – Tillval: 22M, 23M, 24M
Övriga bredder och höjder på förfrågan.
Vi rekommenderar 10M modulbredd för att säkerställa minst 800 mm fritt passagemått vid 90 graders uppställning.
För mer information om måttsättning på Portal – se ritning.
Ytskikt
Vit NCS S 0500-N (std).
Valfri NCS S.
Ekfanér*
Askfanér*
Brandmålning B s1,d0
*) Ytbehandling fanér
Lack Pigment
Matt (gl 5) –
Klar (gl 20) –
Vit 0,2 / 0,5 /1
Svart 2
Andra träslag/ytbehandlingar enligt önskemål.
Önskar du prover på våra ytbehandlingar – ta kontakt med våra försäljningskontor.
Tröskel
Anslagströskel av ek, 20 mm (std).
Mekanisk tröskel med/utan tröskelplatta av ek (9 mm) (tillval).
Andra trösklar enligt önskemål.
Beslagning – standard
Låskista, ASSA 565.
Gångjärn inåtgående, tappbärande gångjärn.
Gångjärn utåtgående, dolda gångjärn.
Beslagning – tillval
Låskista, ASSA 310, -212, -220, -222, -1560.
Elslutbleck – förbereda för monteringsstolpe 730T.
Ellås – förbereda för karmöverföring EA281 samt ellås 580.
Dörrstängare.
Trycke & täckbricka.
Andra beslag enligt önskemål.
Överluftsdon
Air – Vertikalt eller Horisontellt, se prestanda här.
Konstruktion – Dörrblad.
Inåtgående dörr
(ID=Innerdörr tät, IDG= Innerdörr glasad);
ID, 40 mm, RW 33 dB
ID, 40 mm, RW 38 dB
ID, 60 mm, RW 33 dB (livar utsida)
ID, 60 mm, RW 38 dB (livar utsida)
ID, 60 mm, RW 43 dB (livar utsida)
IDG, 40 mm, RW 33 dB, 8,76 mm lamellglas
IDG, 40 mm, RW 39 dB, 10,5 mm ljudlamellglas
IDG, 60 mm, RW 39 dB, 10,5 mm ljudlamellglas (livar utsida)
IDG, 60 mm, RW 40 dB, 12,5 mm ljudlamellglas (livar utsida)
IDG, 60 mm, RW 43 dB, 32,76 mm ljudisolerglas (livar utsida)
Utåtgående dörr
(ID=Innerdörr tät, IDG= Innerdörr glasad);
ID, 40 mm, RW 33 dB (livar utsida)
ID, 40 mm, RW 38 dB (livar utsida)
ID, 60 mm, RW 43 dB (livar utsida)
IDG, 40 mm, RW 33 dB, 8,76 mm lamellglas (livar utsida)
IDG, 40 mm, RW 39 dB, 10,5 mm ljudlamellglas (livar utsida)
IDG, 60 mm, RW 40 dB, 12,5 mm ljudlamellglas (livar utsida)
IDG, 60 mm, RW 43 dB, 32,76 mm ljudisolerglas (livar utsida)
Glasade dörrblad
8,76 mm lamellglas: RW 33 dB
10,5 mm ljudlamellglas: RW 39 dB
12,5 mm ljudlamellglas: RW 40 dB
32,76 mm ljudisolerglas: RW 43 dB
Täta dörrblad:
RW 33 dB
RW 38 dB
RW 43 dB

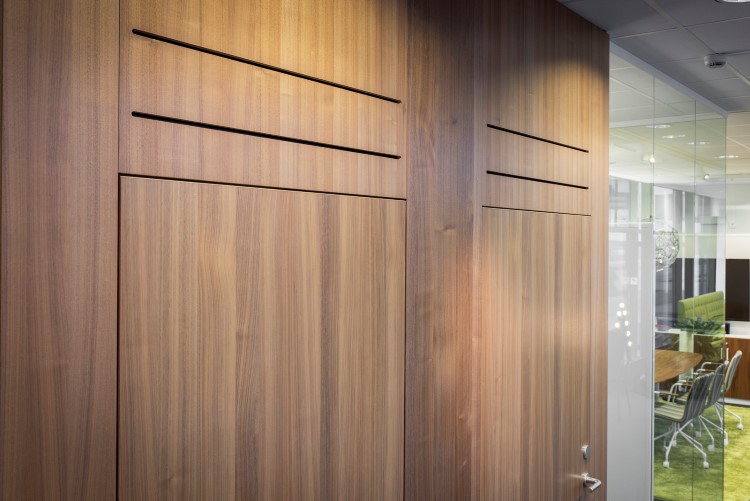

Air
Air ger en diskret luftväxling där höga krav ställs på utseende, funktion och flexibilitet. Air har i sin konstruktion en inbyggd ljudfälla med absorbenter vilket i kombination med övriga väggdelar ger en bra ljudreduktion för hela väggkonstruktionen. Air monteras oftast i låda ovan dörr, men kan även monteras vertikalt i fält t.ex. vid sidan av dörren.
Ljuddämpning och överluftsdon
Om ett överluftsdon är tillräckligt ljuddämpande avgörs genom att man tar hänsyn till reduktionstalet för väggen inklusive överluftsdonet. Observera att även dörren, som ofta är den svagaste länken, ska inkluderas i beräkningen. Ett snabbval är att välja ett överluftsdon med ett RW-värde som är 5 dB högre än dörrens RW-värde, eller att uppgradera både vägg och dörr så att de motsvarar detta krav.
