Glass Front – New York
Beskrivning

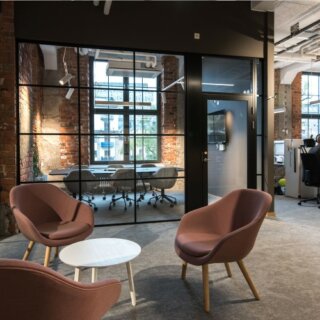

Glass Front New York monteras vid golv och mot akustiktak, bjälklag eller nedbyggd gipsskärm. Glasen sammanfogas med transparent tejp för ett rent utseende, god stabilitet och bra ljudtätning. I tillägg adderas utanpåliggande svarta spröjs, 25 mm breda. Placering av spröjs kan ske i många variationer.
Material
Glas, aluminium och PVC- spröjs.
Mått
- Höjd Standard: < 3500 mm (andra höjder på förfrågan)
- Bredd Standard: < 10000 mm
- Bredd - Glas 440-, 540-, 640-, 740-, 840- & 940 mm + passbit (andra glasmått på förfrågan)
För att säkerställa framtida cirkularitet rekommenderas att ingående glas innehar så få breddmått som möjligt, och att avvikande mått hanteras i passbit i början eller slutet av glasväggen.
Dimension Profil & Spröjs (bredd x höjd mm)
- 25x40 mm 10-12 mm glas
- 30x40 mm 16 mm glas
- 35x40 mm 20 mm glas
- 25x2 mm Spröjs
Ytskikt
Aluprofil: Naturanodiserad eller svart NCS S 9000-N alternativt valfri RAL/NCS-kulör på förfrågan.
Spröjs: Svart eller lackas i valfri NCS kulör.
Glastyp (Labvärde RW dB)
- 10,38 mm lamellglas Rw 34 dB (25 kg/m2)
- 10,5 mm ljudlamellglas Rw 39 dB (25 kg/m2)
- 12,38 mm lamellglas Rw 35 dB (30 kg/m2)
- 12,5 mm ljudlamellglas Rw 40 dB (30 kg/m2)
- 16,76 mm ljudlamellglas Rw 42 dB (40 kg/m2)
- 20,76 mm ljudlamellglas Rw 43 dB (50 kg/m2)
Arbetsmiljö
Med hänvisning till arbetsmiljökrav är vår rekommandation att glasen maximalt väger ca 60 kg/st. Tyngre glas är möjliga men kräver lyfthjälpmedel i samband med installation.
Ljud
Glass Front rekommenderas för ljudkrav 30-40 R´w dB.
Dimensionering:
Välj glastyp + 3-4 dB i labvärde Rw över det förväntade fältvärdet R´w dB.
Sammansättning av alla ingående väggdelar samt utförande av kringliggande byggdelar avgör sammantagen ljudreduktion R´w dB. Se exempel på ljudkrav nedan (fältvärde – R´w dB):
- R´w 30 dB 10,38 mm lamellglas (Rw 34 dB).
- R´w 35 dB 10,5 mm ljudlamellglas (Rw 39 dB).
- R´w 40 dB 16,76 mm ljudlamellglas (Rw 42 dB) alt. 20,76 mm ljudlamellglas (RW 43 dB)
Tillval
Glass Front New York kan kombineras med olika dörrmiljöer från Modus så som Portal, Skjutglasparti eller Aluminiumkarm med helglasad- eller tätt dörrblad.
För information se dörrmiljö.
Ljud
Glass front New York innehar goda ljudegenskaper. Vi rekommenderar att välja ett glas med labbvärde (Rw) +3-4 dB över det förväntade fältvärdet (R´w).
Ljudkrav R´w dB
R´w 30 dB 10,38 mm lamellglas (Rw 34 dB).
R´w 35 dB 10,5 mm ljudlamellglas (Rw 39 dB).
Vid höga ljudkrav – Se Glass Front Sound.
